Армирующая прокладка — самая дешёвая строка мастичной кровли и самая часто вычёркиваемая. Стоит она копейки относительно мастики, работы добавляет немного, а на сданной кровле её не видно вообще. Поэтому объяснять, зачем она нужна, приходится числами из норматива.
Что требует свод правил
Формулировка пункта 5.5.4 СП 71.13330.2017 не оставляет места для трактовок: между слоями мастики следует укладывать армирующий материал. Не «рекомендуется», не «при необходимости».
Пункт 5.5.6 задаёт перехлёст: не менее 80 мм.
Пункт 5.1.1 СП 17.13330.2017 описывает саму конструкцию кровли: водоизоляционный ковёр предусматривают в том числе «из битумосодержащих или полимерных мастик, с армирующими стекловолокнистыми материалами или прокладками из полимерных волокон». Область применения свода правил (раздел 1) прямо включает кровли «из мастик, в том числе с армирующими прокладками».
То есть армирование — не улучшение системы, а её часть по определению.
Сколько слоёв и прокладок
Таблица Б.3 СП 17 задаёт и число слоёв мастики, и число армирующих прокладок одновременно:
| Мастика и её гибкость | Уклон менее 1,5 % | Уклон 1,5 % и более | Дополнительный ковёр |
|---|---|---|---|
| Гибкость от −15 до −5 °C | 4 слоя, 3 прокладки, 8 мм / 6 мм | 2 слоя, 2 прокладки, 4 мм / 3 мм | 1 слой, 1 прокладка |
| Гибкость не выше −15 °C | 3 слоя, 2 прокладки, 6 мм / 4,5 мм | 2 слоя, 2 прокладки, 4 мм / 3 мм | 1 слой, 1 прокладка |
Обратите внимание: прокладок всегда на одну меньше, чем слоёв мастики, кроме случая с двумя слоями. Логика простая — армирование лежит между слоями, а не поверх верхнего и не под нижним.
Отдельно норматив требует армирование в узлах. Пункт 5.2.7: карниз усиливают одним слоем мастики с армирующей прокладкой. Пункт 5.2.8: конёк при уклоне 3 % и более усиливают на 150–250 мм с каждой стороны, ендову — не менее 500 мм, и в мастичных кровлях это делается армированным мастичным слоем согласно таблице Б.3.
Зачем это физически
Три функции, и только одна из них очевидная.
Прочность на разрыв. Мастичная плёнка тянется, но не держит нагрузку. Полотно принимает на себя растяжение при температурном ходе основания и при раскрытии трещин.
Фиксация толщины. Вот это менее очевидно и не менее важно. Полотно работает как дистанцирующий слой: оно не даёт мастике стечь во впадины шероховатого основания и сползти на уклоне. Без него толщина в низинах вдвое больше, а на буграх вдвое меньше средней — и рвётся ковёр именно на буграх.
Перекрытие трещин. Над усадочной трещиной основания неармированная плёнка рвётся при первом же раскрытии. Армированная распределяет деформацию по площади.
Чем армируют и как проверить при закупке
Три типа материалов, каждый со своей областью:
| Материал | Плотность | Где применяют | Особенность |
|---|---|---|---|
| Стеклохолст | 45–100 г/м² | массовое армирование мастичных систем | дешёвый, не тянется, требует щёлочестойкости |
| Полиэфирный флис (геотекстиль) | 100–300 г/м² | полиуретановые и полимочевинные системы, узлы | тянется, хорошо облегает сложные формы |
| Стеклосетка | по проекту | усиление локальных зон | высокая прочность, плохо облегает |
Техлисты эмульсионных мастик содержат отдельное требование, которое легко пропустить: «использовать щелочестойкие материалы». Водно-дисперсионные составы имеют щелочную реакцию, и обычный стеклохолст в них постепенно разрушается. При закупке это стоит спросить прямо.
Для полиуретановых систем производители обычно указывают геотекстиль плотностью 100 г/м² — он и облегает узлы, и не забирает слишком много мастики.
Что проверять при поставке:
- Тип и плотность в граммах на квадратный метр — должны совпадать с технологической картой.
- Щёлочестойкость — если состав на водной основе.
- Ширина рулона — от неё зависит число нахлёстов, а каждый нахлёст это дополнительный расход.
- Отсутствие замасливания — на замасленном полотне мастика не держится.
Сколько расхода добавляет армирование
Вопрос, который задают, чтобы посчитать смету.
Армирующее полотно само по себе не потребляет мастику — его пропитывают тем же составом, который и так укладывается. Но расход растёт по двум причинам:
- нахлёсты: при ширине рулона 1 метр и перехлёсте 80–100 мм это около 8–10 % дополнительной площади;
- пропитка полотна: на насыщение флиса уходит больше мастики, чем на гладкую поверхность, — обычно 10–20 % сверх базового расхода слоя в зависимости от плотности.
Суммарно армирование добавляет порядка 20–30 % к расходу одного слоя. Это заметная цифра, и именно она объясняет, почему прокладки вычёркивают: экономия видимая, последствия отложенные.
Сравните с альтернативой: при стоимости материала 550–840 ₽/м² для самой дешёвой эмульсии добавка составит 110–250 ₽/м². Переделка кровли через три сезона стоит всю смету заново.
Главное правило укладки

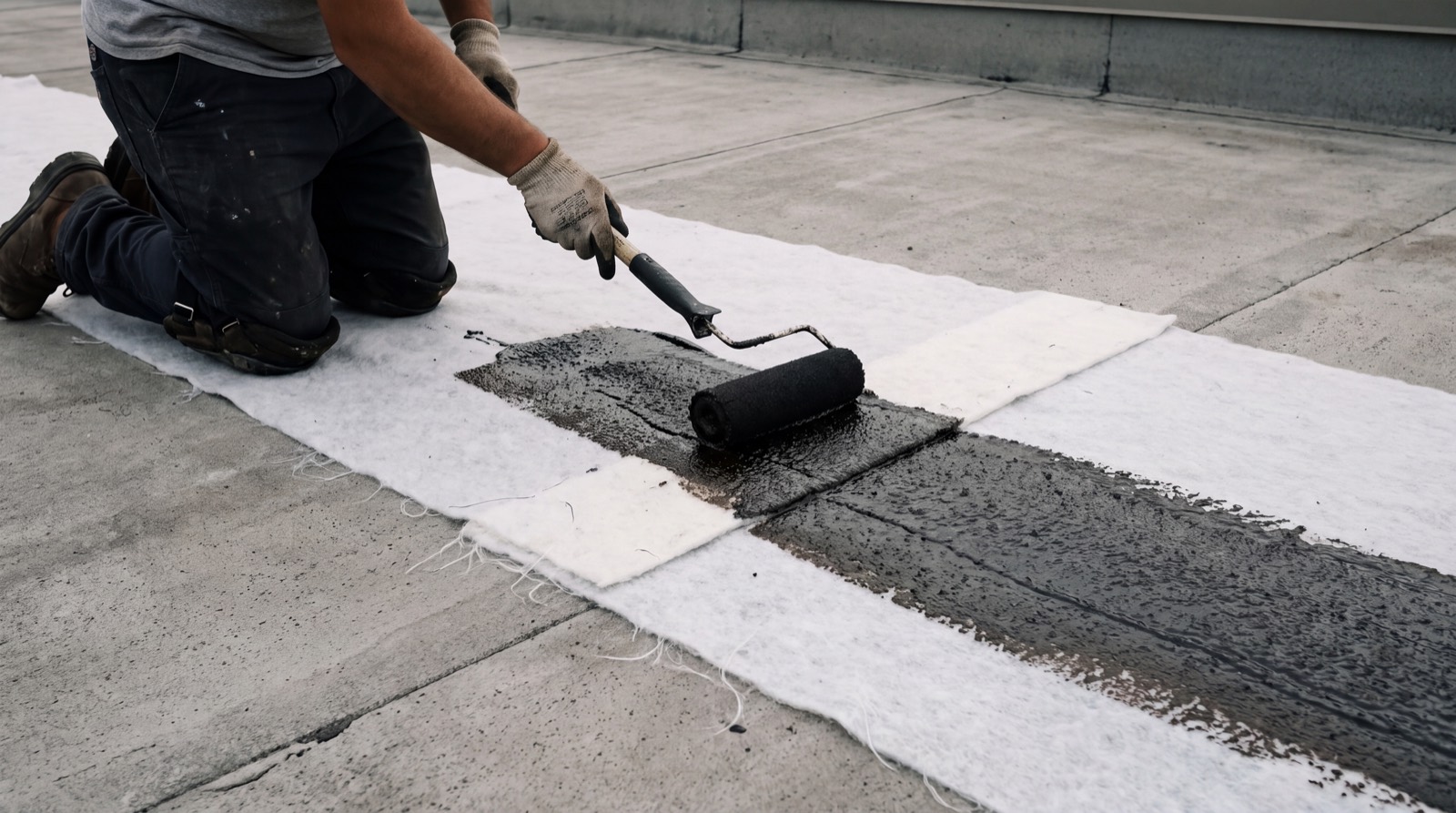

Полотно вкатывают в свежий слой мастики, а не расстилают и заливают сверху. Последовательность:
- Наносят слой мастики.
- По свежему раскатывают полотно.
- Прикатывают валиком, добиваясь полной пропитки — полотно должно потемнеть по всей площади.
- Дают выдержку по технологической карте.
- Наносят следующий слой.
Признак правильной работы виден глазом: полотно темнеет и перестаёт быть различимым. Если после прикатки видны светлые участки — там воздушная полость, и в этом месте ковёр расслоится.

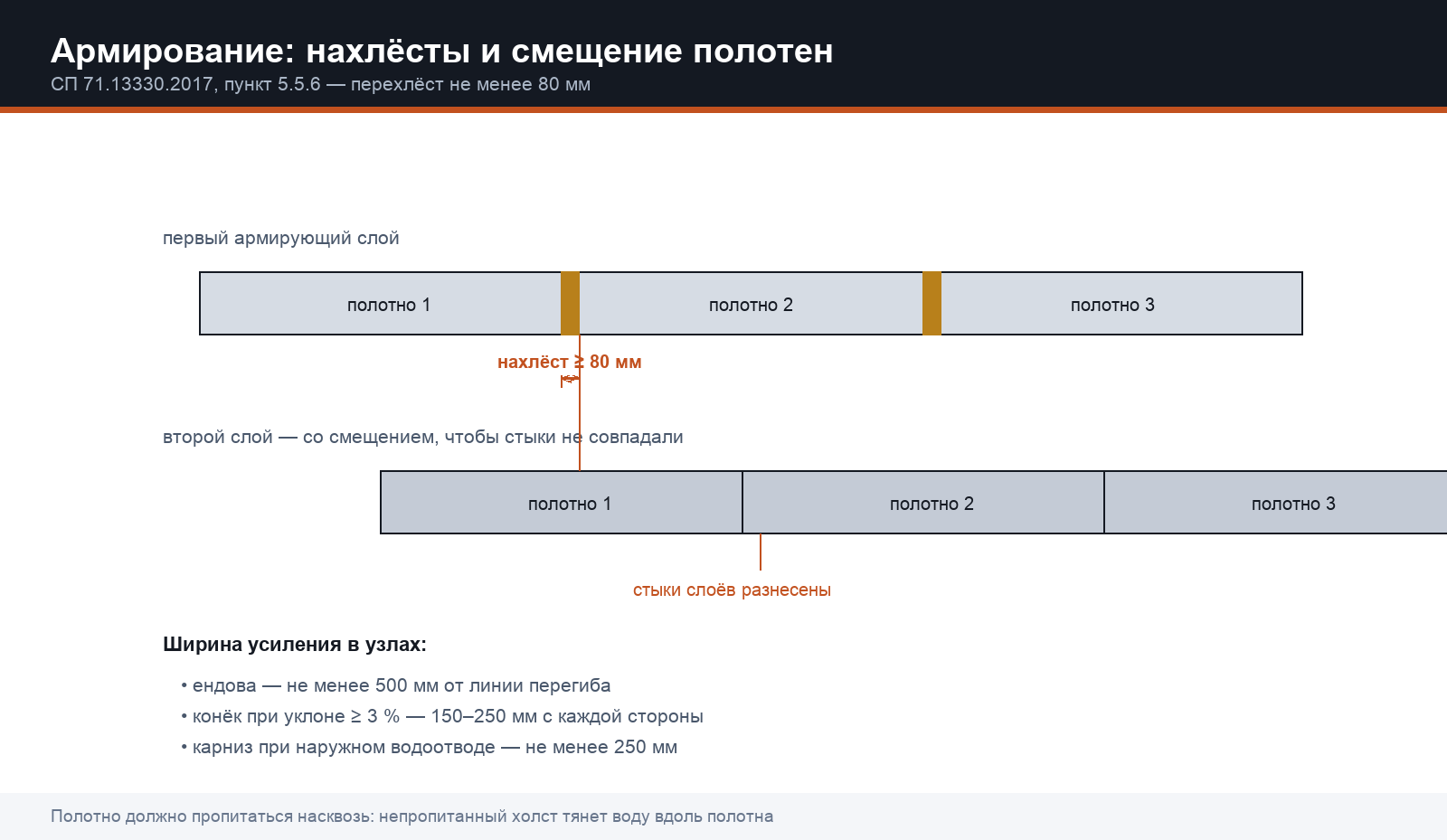

Две детали, которые решают качество:
- полотна второго армирующего слоя смещают относительно первого, чтобы стыки не совпадали по вертикали;
- нахлёст полотнищ усиления в узлах — 100 мм, а на воронке заготовку вырезают по месту с надрезами, чтобы она легла без складок.
Деформационные швы: единственное место, где армирование не приклеивают
Исключение из общего правила, и оно принципиальное.
Над деформационным швом армирующее полотно укладывают свободно, приклеивая только по кромкам. Полоска-компенсатор должна иметь возможность двигаться вместе со швом. Полотно, приклеенное намертво по всей площади, рвётся при первом же температурном ходе — именно там, где оно должно было работать.
Ширина свободной зоны определяется проектом и раскрытием шва. Из смежного: пункт 5.1.9 СП 71 требует устраивать температурно-усадочные швы шириной до 10 мм с делением цементно-песчаной стяжки на участки не более 6 × 6 метров, а песчаного асфальтобетона — не более 4 × 4 метров, и накрывать шов полоской материала шириной 150–200 мм.
Армирование и разделительные слои: не путать
Две разные вещи, которые на объекте называют одним словом «прокладка».
Армирующая прокладка лежит внутри водоизоляционного ковра, между слоями мастики, и работает на прочность.
Разделительный слой лежит под ковром и не даёт двум несовместимым материалам взаимодействовать:
- стеклохолст плотностью не менее 100 г/м² между полимерной мембраной и пенополистиролом (п. 5.1.8 СП 17) — против миграции пластификаторов;
- геотекстиль 200–300 г/м² под гравийный пригруз — чтобы камень не продавил полотно;
- геотекстиль не менее 300 г/м² между мембраной и старым битумным покрытием.
Перепутать их в задании легко, а последствия разные: без армирования ковёр рвётся, без разделительного слоя разрушается сам материал.
Прокладка добавляет расход — сколько именно, посчитано в материале о расходе мастики. Проверяют результат замером толщины, а места, где армирование обязательно при любом раскладе, разобраны в статье про узлы.
Как проверить армирование на приёмке
Армирование — скрытая работа, и после укладки верхнего слоя доказать его наличие нечем. Отсюда порядок:
- Акт освидетельствования скрытых работ на каждый армированный слой — с указанием типа и плотности полотна.
- Фотофиксация по ходу: раскатанное полотно до пропитки и после прикатки, с привязкой к зоне.
- Накладные на армирующий материал — сопоставить закупленную площадь с площадью кровли плюс 8–10 % на нахлёсты. Если закуплено вдвое меньше, дальше можно не искать.
- Контрольный вырез при споре — на срезе видно, есть полотно между слоями или нет.
- Проверка нахлёстов рулеткой по ходу работ: не менее 80 мм.
Коротко
- Армирование между слоями мастики — требование пункта 5.5.4 СП 71, а не опция.
- Перехлёст — не менее 80 мм, в узлах усиления — 100 мм.
- Число прокладок задано таблицей Б.3 СП 17 вместе с числом слоёв: от одной до трёх.
- Полотно работает на прочность и фиксирует толщину — без него мастика стекает во впадины.
- Для водных составов нужен щёлочестойкий материал, для полиуретановых — геотекстиль 100 г/м².
- Армирование добавляет 20–30 % к расходу слоя: 8–10 % на нахлёсты и 10–20 % на пропитку.
- Полотно вкатывают в свежую мастику до полного потемнения; светлые участки — будущее расслоение.
- Над деформационным швом полотно укладывают свободно, приклеивая только по кромкам.
- Это скрытая работа: без акта и фотофиксации доказать её наличие потом нечем.
