У мембранной кровли всё качество собрано в одном месте — в шве. Полотно служит десятилетиями, а течёт кровля там, где два полотна соединены между собой. Поэтому разговор про оборудование здесь — это разговор про сварку и про то, чем потом проверяют результат.
Разберём классы аппаратов, требование к питанию, из-за которого автоматы встают посреди смены, и шесть критериев качественного шва, которые прописаны в стандарте дословно. Общий разбор инструмента по всем технологиям — в материале про инструмент кровельщика.
Что требует норматив
У мембранной кровли есть собственный стандарт — ГОСТ Р 59122-2020 «Работы кровельные. Монтаж крыш с водоизоляционным слоем из кровельных гибких полимерных (термопластичных и эластомерных) материалов. Правила и контроль выполнения работ», введённый приказом Росстандарта от 27.10.2020 № 930-ст. Разработчик — Национальный кровельный союз. Именно на него ссылается пункт 5.4.1а СП 71.13330.2017, и именно в нём лежат все конкретные цифры.
Пункт 11.1.2 ГОСТ Р 59122-2020 называет три способа соединения полотен:
- сварка горячим воздухом — поверхности нагревают до пластифицированного состояния и сразу прижимают роликом;
- метод горячего клина — нагревательный элемент в форме клина доводит поверхности до температуры плавления, полотна прижимают прижимными роликами;
- химические составы, рекомендованные производителем.
Оговорка стандарта: термокомпрессионное воздействие оказывают специализированными сварочными аппаратами, предназначенными для сварки термопластичных полимерных и эластомерных материалов. Сварку горячим воздухом выполняют автоматическим, полуавтоматическим и ручным оборудованием.
Эластомерные материалы (EPDM) в этот ряд не входят: их соединяют самоклеящимися лентами, клеями, заводским клеевым слоем, сваркой горячим воздухом или вулканизацией.
Классы оборудования
Автомат горячего воздуха. Самоходная машина: сопло заходит в нахлёст, прижимной ролик идёт следом. Скорость, температура и прижим выставляются на панели. Основной инструмент на полях кровли. Цена — от 214 862 ₽ до 1 884 450 ₽ в зависимости от класса.

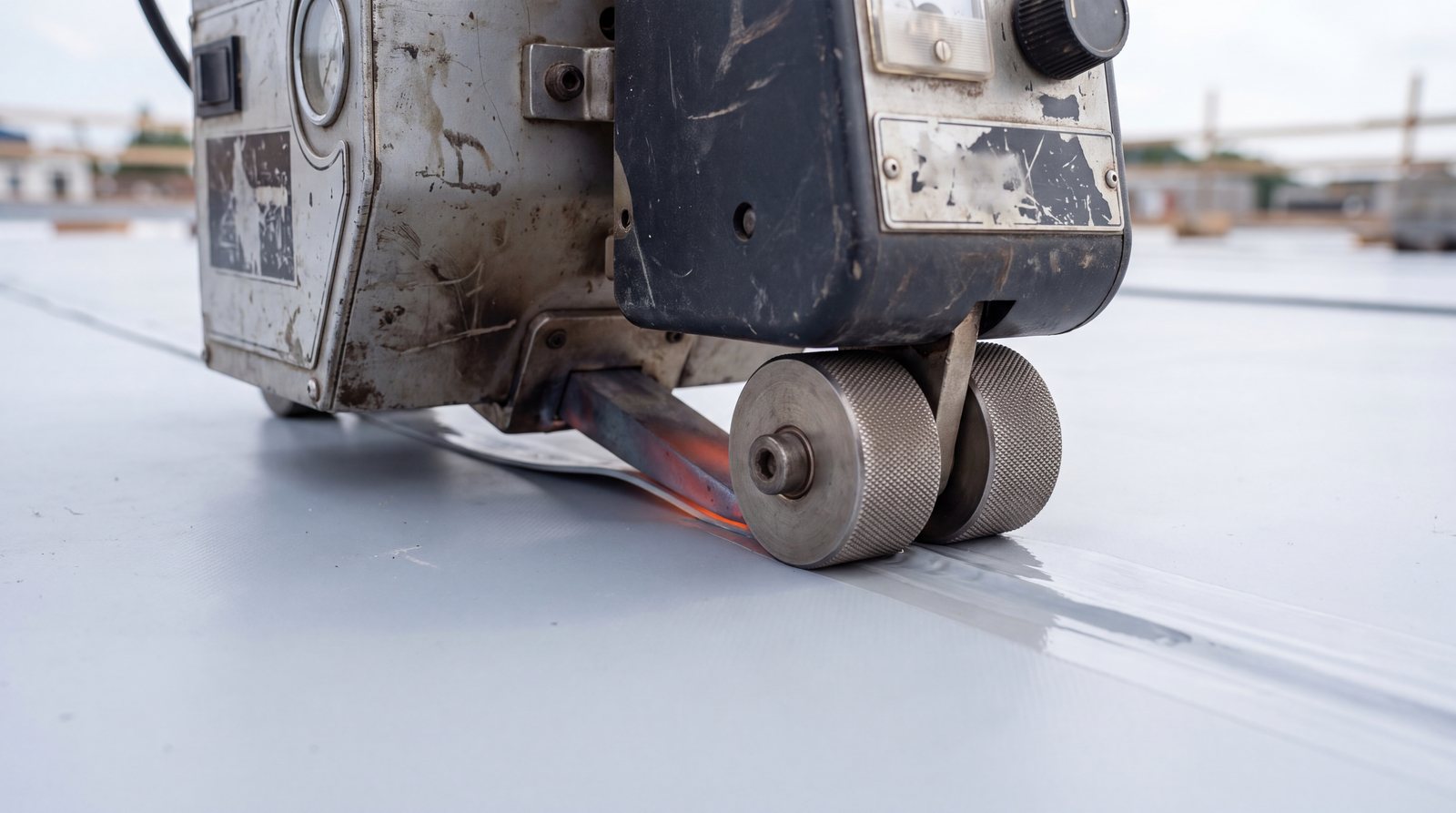

Автомат горячего клина. Вместо потока воздуха — нагретый клин, который физически разделяет полотна и греет обе поверхности контактом. Даёт стабильный шов и меньше зависит от ветра. Чаще применяется в гидроизоляции, на кровле встречается реже.
Полуавтомат. Промежуточный класс: машина держит температуру и прижим, но ведёт её рабочий. Компромисс для средних объектов и сложных участков.
Ручной фен. Обязателен всегда, даже если на объекте есть автомат: углы, воронки, проходки, парапеты, заплатки и подварка пропусков делаются только им. Цена — от 19 296 ₽ до 119 500 ₽.
Разница между бытовым феном за три тысячи и кровельным за двадцать — не в максимальной температуре, а в стабильности потока и температуры под нагрузкой. Бытовой на ветру проседает, и шов получается недоваренным на участках, которые потом нигде не видно.
Требование к генератору, из-за которого автомат встаёт
Это самая частая и самая обидная ошибка на объекте: аппарат куплен, а варить нечем, потому что питание не тянет.
Руководства производителей требуют, чтобы мощность генератора была в 1,5–2 раза больше номинала аппарата, а для части моделей — строго вдвое. В числах:
| Аппарат | Требуемый генератор |
|---|---|
| 400 В, 5700 Вт | 8,6–11,4 кВт |
| 230 В, 4600 Вт | 6,9–9,2 кВт |
| компактный, 3680 Вт | 7,4 кВт |
Генератор должен быть заземлён и подключён через устройство защитного отключения. При просадке напряжения на 25 % машина останавливается — у части моделей это выглядит как ошибка на дисплее, и бригада полдня ищет неисправность в аппарате, которого нет.
Вторая половина проблемы — кабель. Длинный удлинитель малого сечения даёт ту же просадку, что и слабый генератор. Если аппарат «капризничает» на дальнем конце кровли, а у генератора работает нормально — дело в кабеле, а не в аппарате.
Расходники, о которых забывают при закупке: нагревательный элемент фена — 3 320 ₽, нагревательный элемент автомата — 11 500–12 750 ₽. Это расходные позиции, а не запчасти на аварийный случай.
Насадки и ролики
Сопло 40 мм — стандарт для ручной сварки нахлёста. Узкие сопла (20 мм) — для деталей и углов. Цена насадок — от 1 640 до 14 400 ₽.
Прикаточный ролик идёт сразу за соплом, параллельно ему, в нескольких сантиметрах. Силиконовый — для поля, латунный узкий — для углов и мест, где нужно продавить материал в основание. Цена — от 1 456 до 13 783 ₽.
Правило, которое отличает шов от его имитации: ролик идёт сразу за соплом и с постоянной скоростью. Остановка сопла на месте — прожог, отставание ролика — непроваренный участок.
Контроль шва: шесть критериев из стандарта
Это ядро всей технологии, и здесь стандарт формулирует всё дословно. Пункт 14.5 ГОСТ Р 59122-2020: качество сварного шва определяют не ранее чем через 10 минут после завершения работ по его устройству — двумя способами:
- визуально, чтобы выявить внутренние дефекты: пустоты в шве, складки, разрушение верхнего слоя материала;
- механически, с использованием экстрактора шва (крюка) или шлицевой отвёртки. Примечание стандарта: «Надавливание шлицевой отвёрткой вдоль края сварного соединения позволяет выявить плохо сваренный участок шва».
Критерии качественного шва — дословно из стандарта:
- ширина сварного шва — не менее 30 мм;
- обнажение армирующего слоя при разрыве контрольного участка шва по всей ширине шва (не менее 30 мм);
- равномерность сварки по всей длине образца;
- образование валика 1 мм из вытекшего расплавленного ПВХ по краю сварного шва;
- отсутствие складок и вздутий на всём протяжении шва;
- отсутствие признаков перегрева материала — подтёки, изменение цвета.
Второй пункт стоит объяснить: правильно сваренный шов при разрыве рвётся не по линии сварки, а по материалу, обнажая армирующую сетку. Если шов расходится по стыку чисто — сварки не было, было склеивание поверхностей.
Инструмент здесь копеечный: пробник (крюк) для контроля шва стоит 3 500 ₽, шлицевая отвёртка — сто рублей. Их отсутствие на объекте означает, что швы никто не проверял.
Инструментальный контроль всей кровли
Пункт 14.4 ГОСТ Р 59122-2020 идёт дальше отдельных швов и задаёт требование к охвату: инструментальный контроль выполняют методами неразрушающего контроля, обеспечивающими оценку герметичности более 95 % всей поверхности водоизоляционного ковра, включая примыкания, и исключающими все виды и формы гидроиспытаний.
То есть проверенный десятилетиями способ «налить воды и посмотреть» стандарт прямо отвергает. Вместо него:
- ручной вакуумный захват, подключённый к вакуумному насосу, — для проверки сплошности приклейки;
- высоковольтный импульсный метод — для кровель на токопроводящем основании (железобетонный настил, стяжка, армированная металлической сеткой).
Это оборудование редко бывает у рядовой бригады: его привозят на приёмку отдельно. Если в договоре записана инструментальная проверка герметичности — уточняйте, каким методом и чьим прибором.
Нахлёсты: числа, которые проверяют рулеткой
Таблица 3 ГОСТ Р 59122-2020:
| Метод укладки | ПВХ и ТПО | EPDM |
|---|---|---|
| Механическое крепление | 120 мм | 110 мм |
| Балластный, клеевой | 80 мм | 50 мм |
Это минимальные значения. Смещение торцевых нахлёстов — не менее 300 мм (пункт 11.1.6). Ширина сборной полосы для ПВХ и ТПО — не менее 300 мм и не более 1000 мм, для EPDM допускается до 1200 мм.
Полотна раскатывают в направлении «на себя» (пункт 11.1.4), а на основании из профилированного листа располагают поперёк волн.
Крепёж и шуруповёрт
Механическое крепление — отдельная дисциплина со своими числами, и их стоит знать заказчику, потому что именно здесь экономят.
Пункт 5.4.8 СП 71.13330.2017: крепёж устанавливают в боковом нахлёсте смежных полотен после их натяжения и закрепления в торцевых частях. Порядок важен: если закрепить ненатянутое полотно, шов ляжет на складку.
Числа из ГОСТ Р 59122-2020:
- расстояние от края втулки телескопического крепежа до края рулона — не менее 10 мм (пункт 11.2.2.1);
- телескопический крепёж ставят короче толщины теплоизоляционного слоя не менее чем на 20 мм (пункт 11.2.2.3);
- глубина установки самореза: в профилированный настил — не менее 20 мм, в бетон или цементно-песчаную стяжку — 45 мм;
- крепёж с овальной шайбой ставят длинной стороной вдоль края полотна (пункт 11.2.2.2).
Длину телескопического крепежа под толщину утеплителя стандарт даёт таблицей А.1 приложения А. Полезная деталь для тех, кто будет её искать: в официальном тексте документа таблица А.2, на которую ссылается пункт А.1, отсутствует — это опечатка стандарта, а не пропуск в вашей копии.
Инструмент: шуруповёрт с длинной штангой и магазином под ленту саморезов. Без магазина крепёж ставится вручную по одному, и на кровле в несколько тысяч квадратных метров это отдельная смена работы.
Обслуживание
- Сопло чистят латунной щёткой по остывшему аппарату. Нагар на сопле меняет поток воздуха, а значит и температуру в шве.
- Ролик держат чистым: налипший расплав переносится на следующий шов и оставляет борозды.
- Нагревательный элемент — расходник. Ресурс в часах производители не публикуют; признак износа — аппарат перестаёт выходить на заданную температуру или выходит долго.
- Кабель и разъёмы проверяют перед сменой: половина «неисправностей аппарата» лечится заменой удлинителя.
Что в паспорте важно, а что маркетинг
Важно: номинальная мощность и требование к генератору, диапазон и стабильность температуры под нагрузкой, диапазон скорости, усилие прижима, ширина сопла, вес (его носят по кровле весь день), наличие защиты от просадки напряжения.
Маркетинг: «производительность до 12 метров в минуту» — предельная скорость достигается на идеально ровном поле в тёплую погоду, а не на объекте. «Профессиональный класс» — надпись без содержания. Сравнивать аппараты стоит по температуре и скорости, при которых шов проходит проверку крюком, а не по цифрам из буклета.
Чего мы не знаем
- Ресурс нагревательного элемента в часах не публикует ни один производитель.
- Размеры щупа для контроля шва нигде не нормированы: стандарт называет «экстрактор шва (крюк)», не задавая его геометрию.
- Кромкогиб для обжима кромки мембраны на парапете и ножницы для мембран как отдельные позиции с ценами в российской рознице мы не нашли.
- Требование делать пробный шов в начале смены встречается в руководствах производителей аппаратов, но в ГОСТ Р 59122-2020 его нет. Практика хорошая, нормой мы её называть не будем.
Коротко
- Три способа соединения по ГОСТ Р 59122-2020: горячий воздух, горячий клин, химические составы.
- Генератор — 1,5–2 номинала аппарата, заземлённый, с УЗО; при просадке 25 % машина встаёт.
- Ручной фен нужен всегда: узлы, воронки, проходки, заплатки.
- Шов проверяют не ранее чем через 10 минут, крюком или шлицевой отвёрткой.
- Шесть критериев: ширина ≥30 мм, обнажение армирующего слоя при разрыве, равномерность, валик 1 мм, отсутствие складок и вздутий, отсутствие следов перегрева.
- Инструментальный контроль должен охватывать более 95 % площади, гидроиспытания стандарт исключает.
- Нахлёсты: мехкрепление ПВХ/ТПО 120 мм, балласт и клей 80 мм; смещение торцевых — 300 мм.
- Крепёж ставят в нахлёст после натяжения полотна, не ближе 10 мм к краю.
