Наплавляемая кровля — единственная из четырёх технологий, где инструмент напрямую связан с пожарной опасностью и с давлением в баллоне. Ошибка в подборе горелки стоит перерасхода газа, ошибка в подборе рукава — взрыва.
Разберём классы оборудования, как проверить паспорт горелки арифметикой, что требует норматив от рукава и редуктора, и как по кромке шва понять, правильно ли настроено пламя. Общий разбор инструмента по всем технологиям — в материале про инструмент кровельщика, здесь только газовое оборудование и прикатка.
Что требует норматив
С февраля 2023 года у наплавляемой кровли появился собственный стандарт — ГОСТ Р 70341-2022 «Работы кровельные. Монтаж крыш с водоизоляционным слоем из битумосодержащих рулонных материалов. Правила и контроль выполнения работ» (приказ Росстандарта от 08.09.2022 № 889-ст). Его разработал Национальный кровельный союз, и он прямо дополняет СП 17 и СП 71.
Требования к самому оборудованию в нормативах сформулированы скупо, но они есть:
- Пункт 5.4.1 СП 71.13330.2017: «Сварку рулонных материалов следует проводить с помощью специализированного сварочного оборудования, соответствующего предусмотренной проектом технологии сварки». То есть бытовой пропановой горелкой «для шашлыка» работать нельзя, и это не придирка — при споре о качестве это первое, что спросят.
- Пункт 5.4.3 СП 71: рулонные материалы раскатывают в направлении «на себя».
- Пункт 5.4.4 СП 71: «При наплавлении рулонных материалов следует контролировать процесс вытекания вяжущего вещества из-под боковой кромки материала на 5–15 мм».
- Пункт 10.2 ГОСТ Р 70341-2022: перед наплавлением основание обрабатывают битумной грунтовкой (праймером) по всей поверхности.
Последний пункт про вытекание — самый полезный на объекте: это единственный признак правильного нагрева, который видно без приборов. Слишком мало вытекло — материал не приварился, слишком много — вяжущее пережжено.
Расхождение, которое стоит знать
Два действующих документа задают вытек по-разному, и числа не совпадают:
| Документ | Что написано |
|---|---|
| СП 71.13330.2017, п. 5.4.4 | контролировать вытекание на 5–15 мм |
| ГОСТ Р 70341-2022, таблица 4 | вытек битумного вяжущего не более 10–25 мм |
Свод правил задаёт коридор, стандарт — верхнюю границу. Пересечение этих требований — 10–15 мм, и если хочется одной цифры, которая устроит обе стороны, брать надо её.
Похожая история с разбежкой торцевых нахлёстов, причём внутри одного и того же стандарта: пункт 10.1.10 ГОСТ Р 70341-2022 требует смещать торцевые нахлёсты «не менее 500 мм», а таблица 4 того же стандарта — раздел пооперационного контроля — говорит «не менее чем на 300 мм». Это не наша интерпретация, это дословно два места одного документа. На приёмке безопаснее держать 500 мм: к нему претензий не будет ни по одному пункту.
Классы оборудования
Ручная однопламенная горелка. Основной инструмент. Пропан-бутан из баллона, пламя настраивается вентилем, рабочий греет полотно и основание одновременно, раскатывая рулон ногой или крюком. Подходит для всего: поле, примыкания, узлы.
Многопламенная горелка (газовый каток). Рама на колёсах с несколькими форсунками и прикаточным валом, рассчитана на широкие рулоны и большие поля. Резко поднимает выработку на ровных участках и бесполезна в узлах — там всё равно нужна ручная.
Автоматический газовый каток. Самоходная машина, сама раскатывает и прикатывает. Появляется на объектах от нескольких тысяч квадратных метров, у большинства бригад её нет.
Тепловая пушка и строительный фен. Альтернатива открытому огню там, где огонь запрещён: рядом с газоходами, на действующем производстве, при наряде-допуске с ограничениями. Работает медленнее и не на всех материалах — нужен материал, который производитель разрешает варить горячим воздухом.
Самоклеящиеся материалы. Формально это отказ от оборудования вовсе: плёнка снимается, полотно прикатывается валиком. Но это другой материал и другая цена, а не способ сэкономить на горелке.
Горелка: проверка паспорта арифметикой
Главная проблема при закупке — паспорта, в которых числа не сходятся между собой. Проверяется это за минуту, и проверять стоит всегда.
Теплотворность пропана: 12,88 кВт·ч на килограмм и 25,35 кВт·ч на кубометр. Отсюда два правила:
- расход в кг/ч × 12,9 = мощность в кВт;
- расход в м³/ч × 25,4 = мощность в кВт.
Если в карточке написано «расход 3 кг/ч, мощность 100 кВт» — считаем: 3 × 12,9 = 38,7 кВт. Расхождение в два с половиной раза означает, что карточку писал не инженер. Расхождение в 10–15 % нормально: производители округляют и считают по-разному.
Что ещё смотреть в паспорте:
- Диаметр сопла. Определяет ширину факела и, косвенно, скорость прогрева.
- Рабочее давление. Должно попадать в диапазон, который держит ваш редуктор.
- Длина ручки. Короткая горелка означает работу внаклонку всю смену.
- Пьезоподжиг и дежурное пламя. Не роскошь: горелку приходится гасить и зажигать десятки раз за смену, и спички на ветру этому не помогают.
Сколько газа уходит на самом деле. Сметный норматив ГЭСН 81-02-12 «Кровли» закладывает 15,02 кг пропана на 100 м² одного слоя и 29,94 кг на два слоя. То есть примерно 0,15 кг/м² на слой. Это опора для проверки сметы: если подрядчик закладывает вдвое больше, вопрос уместен.
Редуктор: узкое место, которое никто не считает
Редуктор снижает давление из баллона до рабочего и держит его стабильным по мере опустошения баллона. Ключевая характеристика — пропускная способность, и вот здесь кроется частая ошибка.
Распространённые пропановые редукторы рассчитаны примерно на 5 м³/ч. Одна горелка с расходом около 3 кг/ч — это примерно 1,5 м³/ч, и редуктор её держит с запасом. Но если на один баллон через рампу повесили две-три горелки, суммарный расход упирается в потолок редуктора, давление на горелках проседает, пламя становится вялым, а рабочие компенсируют это тем, что дольше держат горелку на одном месте — и пережигают вяжущее.
Второе: на редукторе должно быть два манометра. Один показывает давление в баллоне (сколько газа осталось), второй — рабочее давление на выходе. Редуктор с одним манометром экономит полторы тысячи рублей и лишает вас понимания, что происходит в системе.
Третье, зимнее: при отборе газа баллон охлаждается, давление падает. Греть баллон открытым огнём или кипятком запрещено. Практическое решение — несколько баллонов в работе поочерёдно либо рампа, а не «подогреть».
Рукав: подмена, которая выглядит разумно
Самое опасное место комплекта, и здесь норматив предельно конкретен. ГОСТ 9356-75 делит рукава на классы:
| Класс | Для чего | Рабочее давление | Цвет |
|---|---|---|---|
| I | ацетилен, пропан-бутан, городской газ | 0,63 МПа | красный |
| III | кислород | 2,0 МПа | синий |
И два климатических исполнения: У — до −35 °C, ХЛ — до −55 °C. Для Урала и Сибири зимой это не формальность: рукав исполнения У на морозе теряет эластичность и трескается по месту перегиба.
Взаимозаменять классы нельзя. Кислородный рукав на пропане и пропановый на кислороде — обе подмены выглядят безобидно (шланг же выдержит давление), но резиновая смесь подобрана под конкретный газ, и стойкость к нему разная. Поставить на пропан кусок обычного поливинилхлоридного шланга из строительного магазина — отдельный, вполне распространённый способ устроить пожар.
Что смотреть на объекте:
- цвет рукава соответствует газу;
- нет трещин по перегибам, вздутий и продавленных мест;
- соединения на хомутах или обжимных муфтах, а не на проволоке;
- длина рукава разумная: чем длиннее, тем больше падение давления.
Огнепреградительный клапан ставится на выходе редуктора и стоит порядка 780 ₽. Он не даёт обратному удару пламени дойти до баллона. Его отсутствие в комплекте — прямой признак того, как в бригаде относятся к безопасности.
Проверка утечек: единственный способ, который работает

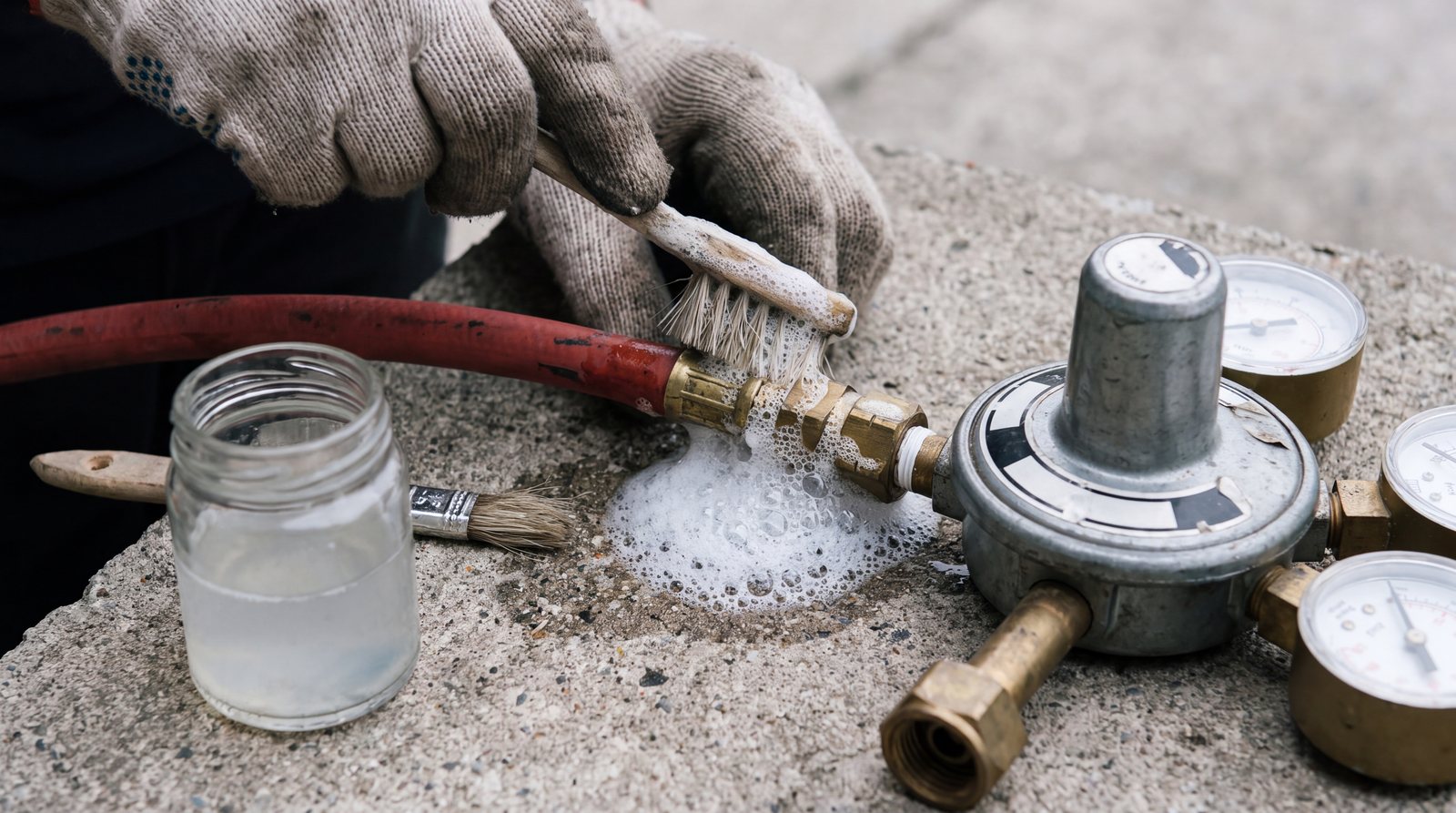

Перед началом смены соединения проверяют мыльным раствором: кистью промазывают все стыки при открытом газе и смотрят, не появляются ли пузыри. Способ бесплатный, занимает две минуты и находит именно то, что не видно и не слышно.
Чего делать нельзя: искать утечку на слух, на запах или зажигалкой. Первые два способа находят только крупную утечку, третий находит все сразу.
Баллон и тележка

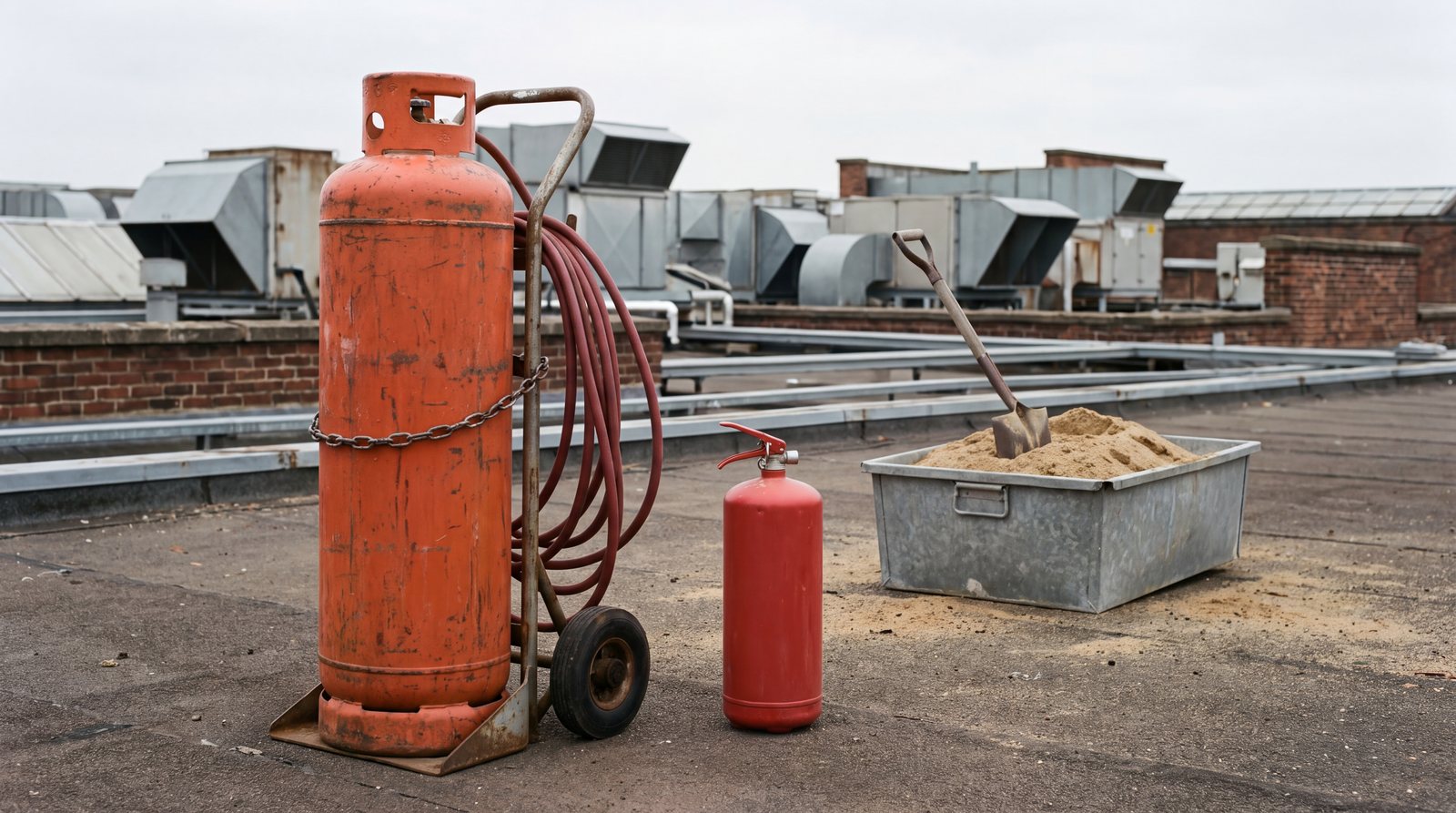

Баллон на 50 литров в оборотной таре стоит около 5 000 ₽, первая заправка — от 1 100 до 2 150 ₽. Тележка под баллон — 4 600–6 900 ₽, и это не удобство, а требование: баллон должен стоять вертикально и быть закреплён.
Требования Правил противопожарного режима к хранению и к рабочему месту разобраны отдельно — в статье про пожарную безопасность: там правило пятидесяти метров, обязательный набор средств тушения, наряд-допуск и четыре часа наблюдения после окончания огневых работ.
Отдельно про баллоны: они подлежат периодическому освидетельствованию, и дата следующего освидетельствования выбита на сферической части. Баллон с просроченной датой заправочная станция принять не должна — но на объектах такие встречаются.
Прикатка и ручной инструмент
Прикаточный ролик — 1 125–2 545 ₽. Им прикатывают кромку шва сразу после прохода горелки, пока вяжущее пластично. Именно ролик обеспечивает тот самый равномерный вытек, по которому потом принимают работу.
Нож с крюкообразным и прямым лезвием — 800–1 500 ₽, с запасом лезвий: битум тупит их быстро.
Крюк для раскатки рулона — позволяет раскатывать полотно «на себя», не наклоняясь и не наступая на разогретый материал.
Металлическая линейка по ГОСТ 427 — прямо названа в таблице 4 ГОСТ Р 70341-2022 как инструмент контроля нахлёстов. Звучит смешно, но именно линейкой проверяют то, за что потом спорят.
Комплект на одну горелку
| Позиция | Цена |
|---|---|
| Горелка рабочего класса | 920–1 409 ₽ |
| Редуктор с двумя манометрами | 942–2 750 ₽ |
| Огнепреградительный клапан | 781 ₽ |
| Рукав 20 м | около 1 480 ₽ |
| Баллон 50 л (оборотный) | 5 000 ₽ |
| Первая заправка | 1 103–2 150 ₽ |
| Тележка под баллон | 4 609–6 870 ₽ |
| Прикаточный ролик | 1 125–2 545 ₽ |
| Нож и лезвия | 800–1 500 ₽ |
| Итого | около 17 000–24 500 ₽ |
Бригада из трёх человек с тремя горелками — примерно 45 000–60 000 ₽ без средств защиты. Средства защиты считаются отдельно, и при огневых работах они дороже обычных: по пункту 141 Правил по охране труда при работе на высоте компоненты страховочной системы должны быть из огнестойких материалов, а это 21 790 ₽ против 7 190 ₽ за обычную привязь. Подробности — в разборе работы на высоте.
Что в паспорте важно, а что маркетинг
Важно: расход газа в кг/ч или м³/ч, диаметр сопла, рабочее давление, наличие пьезоподжига, длина ручки, класс и исполнение рукава, пропускная способность редуктора, число манометров.
Маркетинг: «мощность 100 кВт» без указания расхода — проверяется арифметикой за минуту и часто не сходится. «Профессиональная серия» — ничего не значащая надпись. «Производительность 300 м² в смену» — ни один производитель горелок не публикует производительность в квадратных метрах, и это правильно: она зависит от рулона, основания и рабочего, а не от горелки.
Чего мы не знаем
- Производительность горелок в м²/ч не публикует ни один производитель — единственная опора остаётся сметная, через ГЭСН.
- Ресурс сопла горелки в часах работы в паспортах не указывается.
- Периодичность освидетельствования конкретно кровельных пропановых баллонов мы по первоисточнику не проверяли: цифра «раз в пять лет» встречается в отраслевых текстах, но ссылку на действующий пункт правил промышленной безопасности мы не подтвердили. Спрашивайте дату на баллоне, а не верьте общему правилу.
Коротко
- Норматив требует специализированного сварочного оборудования — пункт 5.4.1 СП 71.
- Главный видимый признак правильного нагрева — вытек вяжущего из-под кромки. СП 71 говорит 5–15 мм, ГОСТ Р 70341-2022 — не более 10–25 мм; безопасное пересечение 10–15 мм.
- Паспорт горелки проверяется арифметикой: кг/ч × 12,9 = кВт.
- Расход газа по ГЭСН — около 0,15 кг/м² на слой.
- Редуктор выбирают по пропускной способности и берут с двумя манометрами.
- Рукав — только класс I по ГОСТ 9356-75, красный, и исполнение по климату; подмена классов запрещена.
- Утечки ищут мыльным раствором, а не на слух и не огнём.
- Огнепреградительный клапан за 781 ₽ — не опция.
