Справочная часть сайта: что действует, какие числа откуда берутся и что означают слова, которыми говорят на крыше. Всё, что здесь есть, можно проверить по первоисточнику — номер документа и пункт указаны рядом с цифрой.
Если ищете разбор темы, а не число, — смотрите базу знаний для исполнителей и вопросы и ответы для заказчиков.

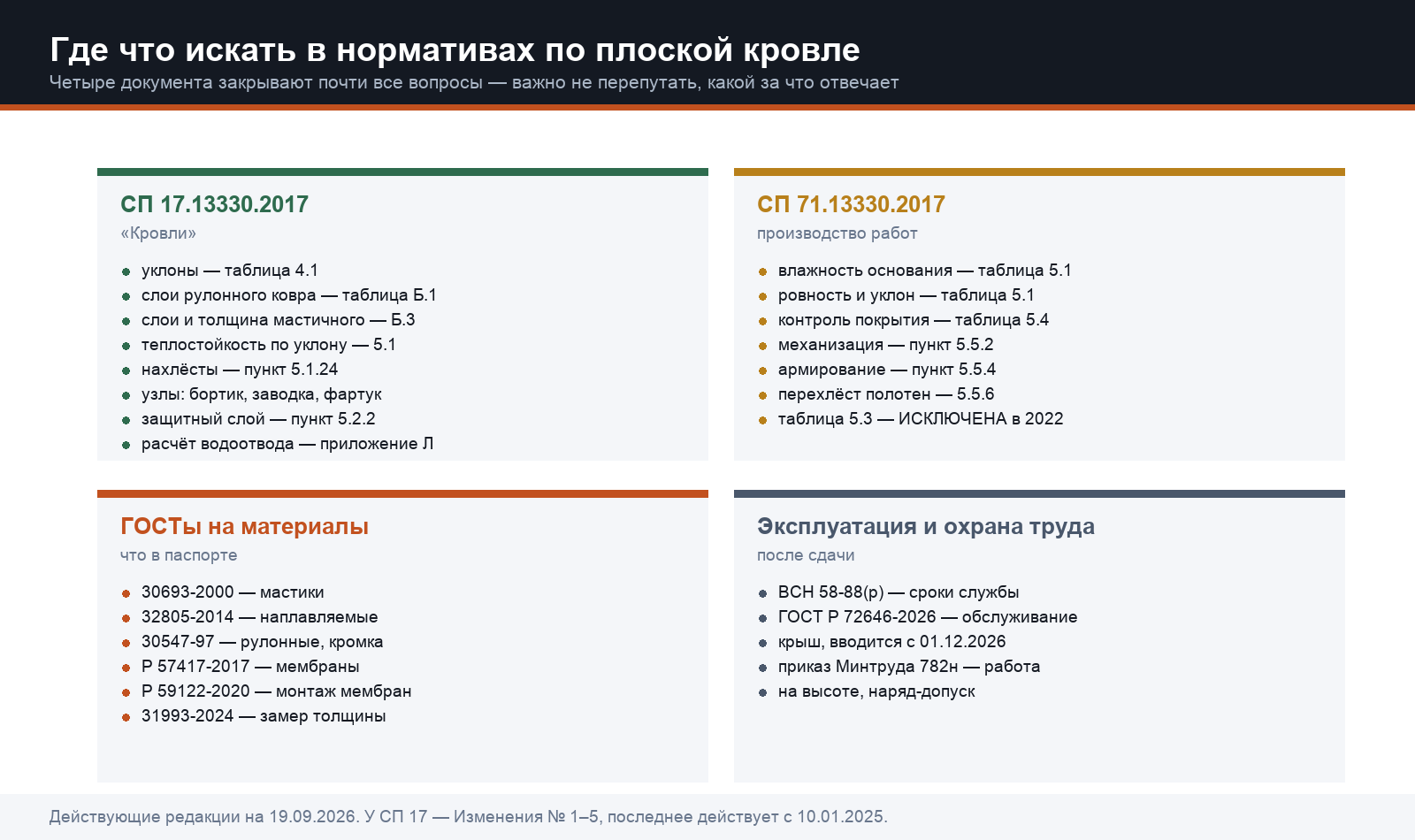

Действующие документы по плоской кровле
| Документ | Что нормирует | Что чаще всего из него нужно |
|---|---|---|
| СП 17.13330.2017 «Кровли» (с Изменениями № 1–5, последнее — с 10.01.2025) | проектирование кровель: уклоны, число слоёв, узлы, защитные слои, водоотвод | табл. Б.1 и Б.3 — слои по уклону; п. 5.1.24 — нахлёсты; табл. 5.1 — теплостойкость мастик; п. 5.1.17 — бортики 50–100 мм; п. 5.1.20 — заводка на вертикаль 300 мм; п. 5.2.2 — защитный слой |
| СП 71.13330.2017 «Изоляционные и отделочные покрытия» | производство работ и контроль | табл. 5.1 — влажность и ровность основания; табл. 5.4 — контроль готового покрытия; п. 5.5.2–5.5.6 — способ нанесения и армирование |
| СП 20.13330 «Нагрузки и воздействия» | ветровые и снеговые нагрузки | расчёт крепления мембраны, выделение краевых и угловых зон |
| ГОСТ 30693-2000 | мастики кровельные и гидроизоляционные | классификация и перечень обязательных показателей в паспорте |
| ГОСТ 32805-2014 | наплавляемые битумно-полимерные материалы | расшифровка маркировки: вяжущее, основа, защитные слои |
| ГОСТ Р 57417-2017 | гибкие полимерные кровельные материалы | требования к мембранам, прочность и удлинение |
| ГОСТ Р 59122-2020 | устройство крыш с полимерным водоизоляционным слоем | правила монтажа и контроля мембранных кровель |
| ГОСТ 31993-2024 (ISO 2808:2019) | методы определения толщины покрытия | замер мокрого и сухого слоя; действует с 01.04.2025 |
| Приказ Минтруда № 782н от 16.11.2020 | правила по охране труда при работе на высоте | наряд-допуск, анкерные устройства, требования к СИЗ |
Отдельно про Изменение № 5 к СП 17 — приказ Минстроя от 09.12.2024 № 843/пр, действует с 10 января 2025 года. Ловушка в том, что многие агрегаторы до сих пор отдают консолидированный текст с пометкой «редакция от 06.12.2023», где этого изменения нет. Мы на этом один раз ошиблись и исправились: сверять нужно по самому тексту изменения.
Что поменялось из практически важного:
- Таблица 5.2 исключена. Раньше она задавала предельную площадь кровли между противопожарными поясами (3600, 2000, 1200 и 400 м² в зависимости от горючести основания). Теперь пункт 5.2.5 отсылает к нормативным документам по пожарной безопасности, а старые числа цитировать нельзя — их на многих сайтах до сих пор приводят как действующие.
- В инверсионной кровле запрещено механическое крепление теплоизоляционных плит через водоизоляционный ковёр (п. 5.4.6). Новый п. 5.4.6а требует предохранительный слой из геотекстиля с нахлёстом не менее 200 мм и сопротивлением статическому продавливанию не менее 1300 Н.
- Бортики в примыканиях — из минераловатных плит с прочностью на сжатие при 10 % деформации не менее 60 кПа (п. 5.1.17).
- Верх парапета должен быть защищён фартуком из оцинкованных листов либо парапетными плитами (п. 5.1.22).
- Дорожки к оборудованию по минераловатной теплоизоляции — не менее 600 мм (п. 5.2.3).
- Водосточные трубы — не далее 24 м друг от друга, сечение по расчёту (п. 9.7). Сам расчёт водоотвода появился впервые — это новое приложение Л.
- Снегозадержание — при уклоне 5 % (около 3°) и более, с расчётом по снеговой нагрузке (п. 9.11).
Чего Изменение № 5 не трогало — и это важно, потому что на этом держится половина цифр ниже: пункт 5.1.24 (нахлёсты), всё приложение Б (таблицы Б.1, Б.2 и Б.3 — число слоёв и толщины), пункт 5.1.26 с таблицей 5.1 (теплостойкость) и пункт 5.2.2 (защитный слой).
Уклоны: проценты, градусы и отношения
На чертежах уклон пишут в процентах, в разговоре — в градусах, в старых документах — отношением. Это одно и то же число в трёх записях.
| Проценты | Градусы | Отношение | Что это значит на плоской кровле |
|---|---|---|---|
| 1 % | 0,6° | 1:100 | минимум, при котором вода вообще уходит |
| 1,5 % | 0,9° | 1:67 | граница в таблице Б.3: ниже неё требуется больше слоёв |
| 2 % | 1,1° | 1:50 | типовой проектный уклон плоской кровли |
| 3 % | 1,7° | 1:33 | предел для балластных систем |
| 5 % | 2,9° | 1:20 | уклон ендовы и разжелобка |
| 10 % | 5,7° | 1:10 | граница по теплостойкости мастик: выше нужна 90 °C |
| 25 % | 14° | 1:4 | выше требуется теплостойкость 100 °C |
Пересчёт делается в одну строчку: уклон в процентах — это тангенс угла, умноженный на сто. Один градус — это примерно 1,75 %.
Расход и толщина: как считать
Это самое частое место, где ошибаются в сметах. Расход в паспорте — это масса жидкого материала, толщина ковра — это то, что останется после испарения воды или растворителя.
Толщина сухой плёнки (мм) = расход (кг/м²) × сухой остаток (доля) ÷ плотность (кг/л).
Практические ориентиры из технических листов:
- битумно-полимерная мастика на растворителе: 1,2 кг/м² дают слой 0,6 мм, сухой остаток не менее 50 %;
- битумно-латексная эмульсия: 1 кг/м² даёт плёнку около 0,7 мм;
- эмульсионная битумно-полимерная мастика: сухой остаток 60 %, из 5,7 кг/м² остаётся 3,4 кг сухого вещества.
Развёрнутый разбор с расчётами — в статье про расход мастики.
Нахлёсты
Здесь важно не ошибиться источником. Таблица 5.3 СП 71.13330.2017 исключена с 18 января 2022 года Изменением № 2 (приказ Минстроя от 17.12.2021 № 956/пр), и сам СП 71 теперь отсылает к СП 17. Действующая норма — пункт 5.1.24 СП 17.13330.2017.
| Способ укладки | Продольный (боковой) нахлёст | Торцевой |
|---|---|---|
| Битумосодержащие, приклейка или свободная укладка, многослойный ковёр | не менее 85 мм | не менее 150 мм |
| Битумосодержащие, приклейка или свободная укладка, однослойный ковёр | не менее 100 мм | не менее 150 мм |
| Механическое крепление, многослойный ковёр | не менее 100 мм | 120 мм для полимерных, 150 мм для битумосодержащих |
| Механическое крепление, однослойный ковёр | не менее 120 мм | 120 мм для полимерных, 150 мм для битумосодержащих |
| Наклейка полимерных рулонных материалов | не менее 80 мм | не менее 80 мм |
| Армирующие полотна в мастичных системах | не менее 80 мм | не менее 80 мм |
Откуда взялись именно 85 мм: по пункту 4.1.6 ГОСТ 30547-97 рулонные материалы с крупнозернистой посыпкой обязаны иметь вдоль полотна непосыпанную кромку шириной 85 ± 15 мм. По посыпке наплавить нельзя, поэтому норма нахлёста привязана к заводской кромке.
Для мембран отдельно нормируется зона сварки: не менее 30 мм при нахлёсте 120 мм. Всё, что шире этих 30 мм, — запас на ведение автомата, а не шов.
Обратите внимание на расхождение: инструкции по монтажу от производителей нередко дают боковой нахлёст «80–100 мм», то есть нижняя граница у них мягче нормы. По своду правил для многослойного битумосодержащего ковра нужно 85 мм.
Влажность основания перед работами
| Основание | Допустимая влажность |
|---|---|
| Железобетонные плиты | не более 5 % |
| Цементно-песчаная стяжка | не более 5 % |
| Песчаный асфальтобетон | не более 5 % |
| Монолитный уклонообразующий слой | не более 2,5 % |
| Сборная стяжка | не более 12 % |
| Деревянное основание | не более 20 % |
Измеряют влагомером, не менее трёх замеров на каждые 100 м². По влажным основаниям допускаются только составы на водной основе, и то при отсутствии поверхностной влаги.
Теплостойкость мастик по уклону
| Уклон кровли | Требуемая теплостойкость |
|---|---|
| менее 10 % | не менее 80 °C |
| от 10 до 25 % | не менее 90 °C |
| более 25 % | не менее 100 °C |
| все примыкания, независимо от уклона | не менее 100 °C |
Последняя строка отсекает часть популярных битумно-резиновых мастик: с теплостойкостью 80 °C они годятся для поля пологой кровли и не проходят для парапетов.
Температурные рамки работ
| Условие | Значение |
|---|---|
| Температура основания при большинстве работ | от +5 до +30 °C |
| Нижняя граница для водно-дисперсионных составов | +5 °C (сама мастика при нанесении не ниже +20 °C) |
| Нижняя граница для холодных мастик на растворителе | до −20 °C по техлисту материала |
| Двухкомпонентные составы | не менее чем на 3 °C выше точки росы |
| Кровельный сезон в Челябинской области | около 173 дней, середина апреля — начало октября |
Контрольные цифры, которые чаще всего спрашивают
- Заводка дополнительного ковра на вертикаль — не менее 300 мм.
- Переходный бортик (галтель) в примыкании — стороны 50–100 мм.
- Понижение ковра у воронки — 15–20 мм в радиусе до метра.
- Ось воронки от парапета — не ближе 600 мм.
- Прочность сцепления слоёв — не менее 0,1 МПа по СП 71 (в СП 17 — 0,05 МПа; действуют оба, в задании пишут жёсткое).
- Защитный гравийный слой — фракция 5–10 мм, морозостойкость не ниже F100, общая толщина не менее 10 мм, в ендове полосой 1,5 м.
- Крепёж мембраны по ветровым зонам — порядка 3 шт./м² в поле, 4–6 по краю, 6–9 в углах.
- Балласт — 50–90 кг/м² при уклоне не более 3 %.
- Разделительный стеклохолст между мембраной и пенополистиролом — не менее 100 г/м².
- Геотекстиль по старому битуму под мембрану — не менее 300 г/м², возраст старого покрытия не менее года.
Словарь: что означают слова на крыше
Аэратор — вентиляционный элемент, выводящий влагу из толщи кровельного пирога наружу. Ставят, когда в пироге есть остаточная влага или при ремонте поверх старого ковра.
Адгезия — прочность сцепления покрытия с основанием или слоёв между собой. Измеряется адгезиометром в мегапаскалях, нормируется сводами правил.
Армирующая прокладка — полотно (стеклохолст, полиэфирный флис, сетка), которое укладывают между слоями мастики. Даёт ковру прочность и фиксирует толщину.
Балласт — пригруз (гравий, плиты), удерживающий свободно уложенную мембрану от ветрового отрыва.
Вздутие — пузырь под ковром, образованный паром запертой влаги. Вскрывают крест-накрест, просушивают, заделывают заплатой с армированием.
Водоизоляционный ковёр — собственно водонепроницаемый слой кровли. Нормируется по числу слоёв и толщине, в отличие от защитного покрытия.
Воронка — приёмное устройство внутреннего водостока. Самая частая причина «внезапных» протечек — забитая решётка воронки.
Галтель (переходный бортик) — наклонный элемент в углу примыкания, не дающий ковру переламываться под прямым углом.
Гибкость на брусе — температура, при которой материал, согнутый на брусе заданного радиуса, ещё не трескается. Ключевой показатель для зимней эксплуатации.
Дополнительный ковёр — усиливающие слои в примыканиях, ендовах, у воронок и проходок. По нормативу их число и толщина задаются отдельно от основного ковра.
Ендова — линия стыка двух скатов, по которой идёт основной поток воды. Усиливается отдельно.
Контруклон — участок, где вода уходит не к воронке, а от неё. Причина луж; новым покрытием не лечится.
Меление — белёсый пыльный налёт на состарившемся полимерном покрытии. Стирается пальцем, обязательно удаляется перед обновлением покрытия.
Мембрана — рулонное полимерное полотно (ПВХ, ТПО, ЭПДМ), укладываемое в один слой со сваркой или склейкой швов.
Наплавление — приклейка рулонного материала разогревом его нижнего слоя газовой горелкой.
Нахлёст — перекрытие соседних полотен. Продольный идёт вдоль рулона, торцевой — по его концу.
Огневые работы — работы с открытым пламенем, требующие наряда-допуска, средств пожаротушения рядом и наблюдения после окончания.
Пирог — набор слоёв кровли снизу вверх: основание, пароизоляция, утеплитель, уклонообразующий слой, стяжка, водоизоляционный ковёр, защитный слой.
Праймер (грунтовка) — состав, наносимый на основание перед мастикой или рулоном. Обеспечивает сцепление и связывает пыль. Обязателен по СП 17.
Примыкание — узел стыка кровли с вертикальной конструкцией: парапетом, стеной, шахтой.
Прижимная рейка — металлическая планка, механически прижимающая верхний край ковра к вертикали. Стык поверх неё герметизируется.
Проходка — место прохода трубы, кабеля или стойки через кровлю. Герметизируется как отдельный узел, а не заливается герметиком.
Сухой остаток — доля нелетучих веществ в жидком составе. Определяет, сколько от нанесённого килограмма останется в готовой плёнке.
Телескопический крепёж — крепёж с пластиковой гильзой, которым механически крепят мембрану и утеплитель.
Теплостойкость — температура, при которой материал на уклоне ещё не стекает. Нормируется по уклону кровли.
Уклонообразующий слой — слой, формирующий уклон к воронкам: керамзит, клиновидный утеплитель, монолитная засыпка.
Фартук — металлический элемент, закрывающий верх примыкания сверху с уклоном в сторону кровли.
Щуп — тонкий крючок-пробник, которым проверяют сплошность сварного шва мембраны по всей его длине.
Эксплуатируемая кровля — кровля с регулярной пешеходной или транспортной нагрузкой. Требует защитного слоя и расчёта на нагрузку.
Чего в справочнике сознательно нет
Здесь нет сроков службы в годах и нет долей рынка. Причина одна: независимых данных по этим показателям в открытых источниках нет — все цифры о долговечности получены от производителей и продавцов, а отраслевые отчёты с разбивкой по технологиям платные. Там, где в статьях такие числа встречаются, рядом обязательно указано, чьи они.
